转换格式

您可以将云盘上的天工CAD 3D模型和2D图纸文件转换成第三方格式的文件，并存放在云盘指定的目录下。

  • 3D模型文件转换：将.par、.psm、.asm文件转换成.step和.jt格式。
  • 2D图纸文件转换：将 .dft转换成.pdf和.dwg格式。

操作步骤：

  1. 在文件列表区域，选择要转换格式的3D模型或者2D图纸文件 (夹)。可批量选择多个文件。
    Note:
    • 选择的文件或文件夹必须包含任意以下任意一种格式的文件：.par、.psm、.asm、.dft。
    • 当您需要将装配体文件（.asm）进行格式转换时，必须同时选中其所有子部件文件（.par 或 .psm 格式），否则转换后的文件可能无法正常显示或丢失部分信息。

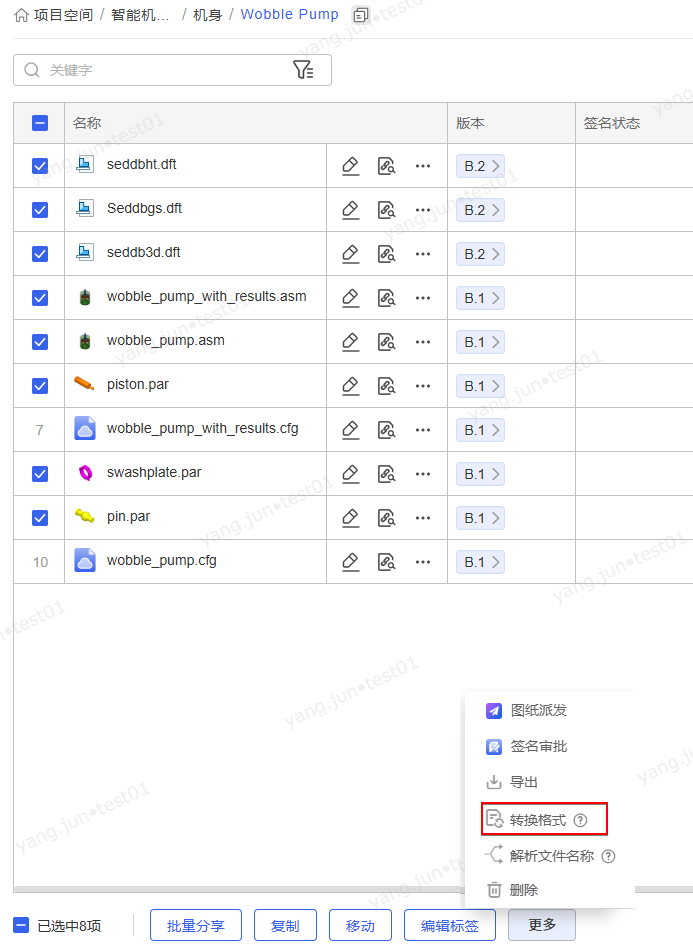

  2. 当选择了单个文件，单击文件名右边的，选择转换格式。如果选择了文件夹或多个文件，单击页面下方工具栏更多 > 转换格式。

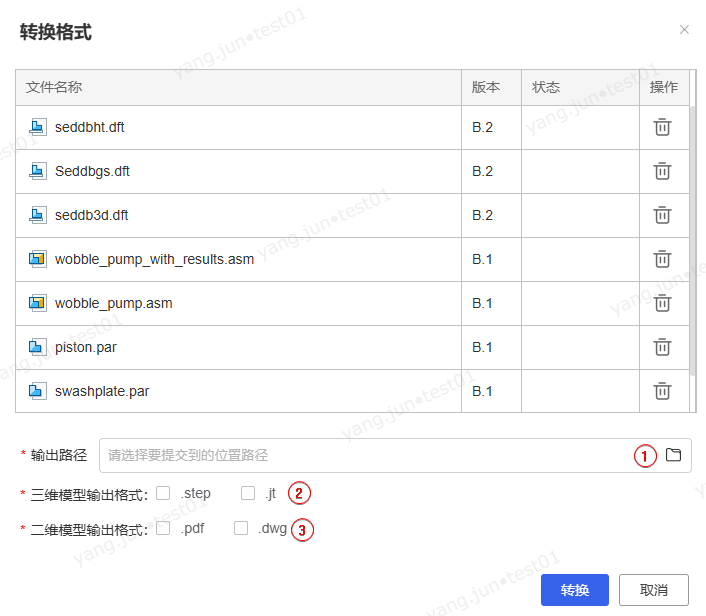

  3. 在转换格式对话框中，执行下面的操作：
    1. 单击按钮 （如上图①），从云盘的项目空间或个人空间中选择一个目录用于存放转换后的文件。单击确定。
      Note:
      • 您需要具备所选目录的导入文件权限才能存放转换后的文件。
      • 当所选目录已经存在与转换后生成的文件同名的文件，系统会自动进行升版（项目空间）或替换（个人空间）操作。
    2. （可选）选择三维模型输出的格式，如上图②。
    3. （可选）选择二维模型输出的格式，如上图③。

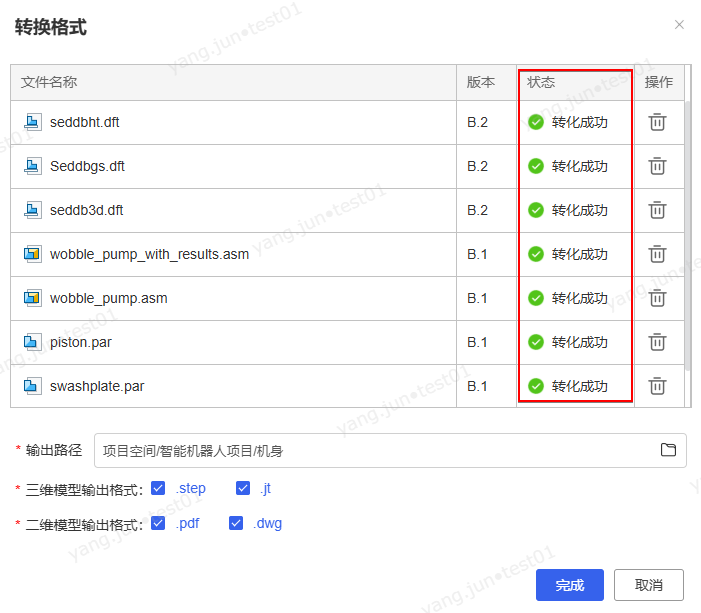

    4. 单击转换。您可以在状态列查看每个文件的转换状态。
    5. 待转换结束后，单击完成。
  4. 在云盘指定的输出路径下，查看已生成的转换文件。单击文件名可预览文件。
