转换格式

您可以将云盘上的天工CAD 3D模型和2D图纸文件转换成第三方格式的文件，并存放在云盘指定的目录下。

• 3D模型文件转换：将.par、.psm、.asm文件转换成.step和.jt格式。
• 2D图纸文件转换：将 .dft转换成.pdf和.dwg格式。若转换目标为.pdf且原始图纸含多页，可灵活指定转换全部页面或仅当前活动页。

操作步骤：

1. 在文件列表区域，选择要转换格式的3D模型或者2D图纸文件 (夹)。可批量选择多个文件。
   Note:

   • 选择的文件或文件夹必须包含任意以下任意一种格式的文件：.par、.psm、.asm、.dft。
   • 当您需要将装配体文件（.asm）进行格式转换时，必须同时选中其所有子部件文件（.par 或 .psm 格式），否则转换后的文件可能无法正常显示或丢失部分信息。

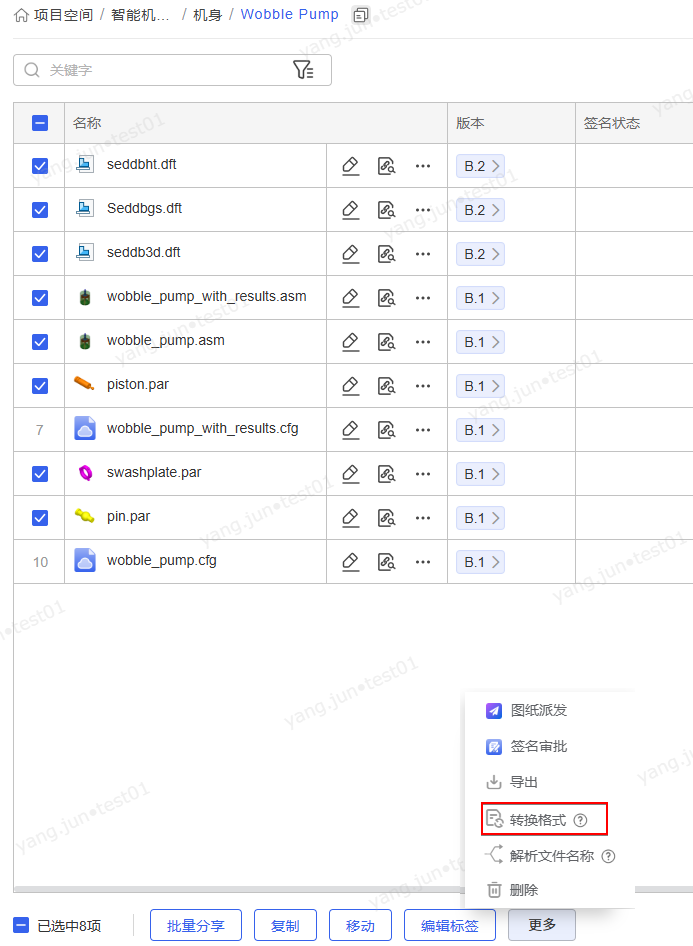

2. 当选择了单个文件，单击文件名右边的，选择转换格式。如果选择了文件夹或多个文件，单击页面下方工具栏更多 > 转换格式。



3. 在转换格式对话框中，执行下面的操作：

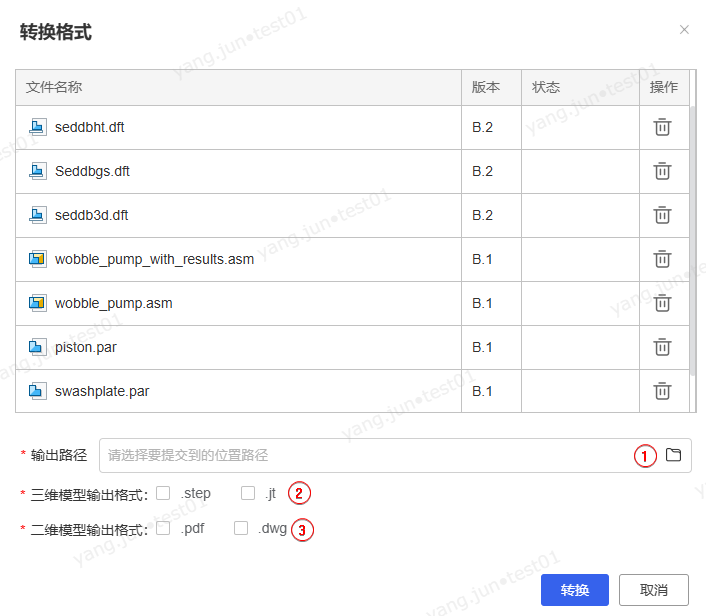

   1. 单击按钮 （如上图①），从当前项目空间中选择一个目录用于存放转换后的文件。单击确定。
      Note:

      • 您需要具备所选目录的导入文件权限才能存放转换后的文件。
      • 当所选目录已经存在与转换后生成的文件同名的文件，系统会自动进行升版操作。
   2. （可选）设置三维模型输出的格式，如上图②。
   3. （可选）设置二维模型输出的格式，如上图③。

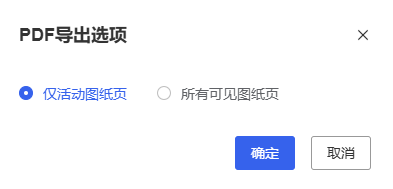

   4. （可选）当将二维模型输出为 .pdf 文件时，单击选项，如上图④。在PDF导出选项对话框中，设置导出范围。
      • 仅活动图纸页：仅将当前活动的图纸页导出PDF。
      • 所有可见图纸页：将所有可见的图纸页导出PDF。

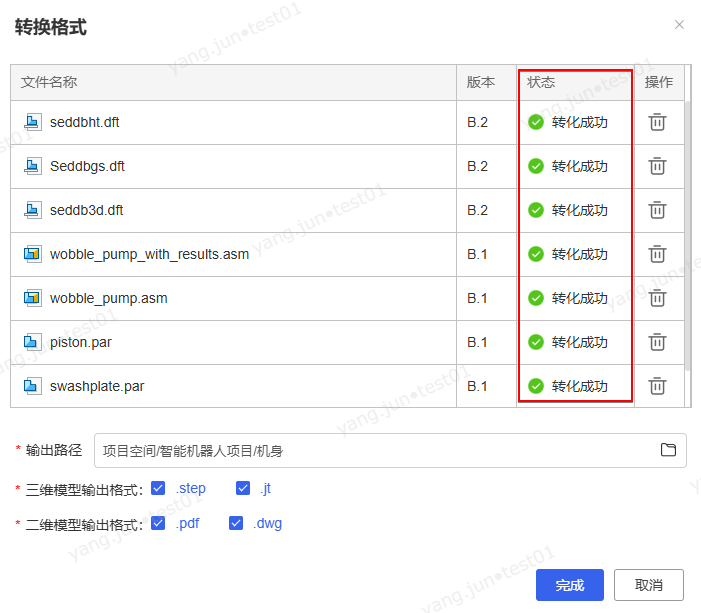

   5. 单击转换。您可以在状态列查看每个文件的转换状态。



   6. 待转换结束后，单击完成。
4. 在云盘指定的输出路径下，查看已生成的转换文件。单击文件名可预览文件。
