管理文件关联

在个人空间和项目空间，可以查看和管理关联文件。

关联划分为三种类型：

  • 在设计建模过程中建立的关联：例如，装配中的装配和零部件之间的关联、模型和图纸之间的关联。
  • 手动添加的关联。
  • 当在项目空间导入Solidworks文件或文件夹时，如果同一批次导入的零件（.sldprt）、装配体（.sldasm）、图纸（.slddrw）、或.pdf 文件存在同名，系统会提示是否同意自动创建关联关系。若同意，文件导入成功后，系统会在同名文件组之间自动创建关联关系。在手动关联页面可以查看此关联关系。
Note:

查看关联文件

  1. 在文件列表，单击文件名称右边的。
  2. 可以选择该文件的不同版本，查看它用于何处，以及它引用了哪些文件。

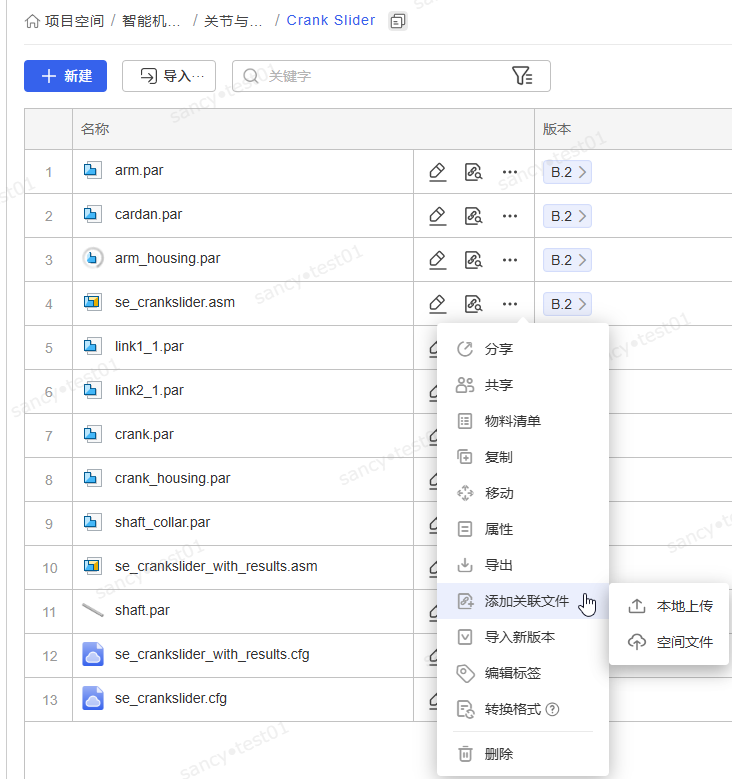

    Figure 1. 查看关联文件

手动添加关联文件

查看关联文件时，可以手动添加对其它文件的关联，便于后续快速查找。被关联的文件可以来自云盘，或来自本地磁盘。

Note:

关联关系不会影响装配关系。

  1. 进入关联文件查看页面，确定您要为之添加关联文件的文件版本。
  2. 单击手动关联，然后选择以下操作之一：
    • 要关联本地磁盘的文件，选择本地上传，在弹出的对话框选择文件后，单击打开。
    • 要关联云盘上的文件，选择空间上传，在弹出的对话框选择文件后，单击确定。
      Tip:
      • 项目空间上共享的文件也可以用于关联。
      • 单个文件的所有历史版本都可以用于关联。

解除关联关系

您可以解除手动添加的关联关系。

操作步骤：

  1. 在关联文件查看页面，单击。
    Figure 2. 关联文件查看页面
  2. 在弹出的提示框，单击解除。
    Figure 3. 解除关联关系提示
