对齐文本命令

对齐文本命令用于将尺寸/注释中的文本与您选择的基准文本进行对齐。

对齐方法有两类：

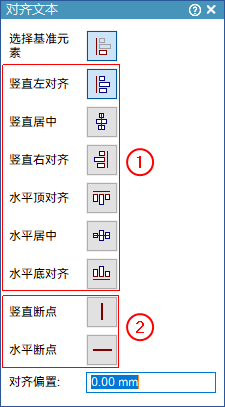

通过文本范围框对齐（而不是文本本身），包含 6 种对齐方法，如下图①。
通过指引线和折线的交点对齐，包含 2 种对齐方法，如下图②。

支持的文本包括：

线性尺寸文本。
Note:

不支持角度尺寸、半径尺寸、直径尺寸。
注释文本，例如零件序号、标注、基准框、边状态符号、形位公差、表面粗糙度符号、文本框和焊接符号。

操作流程：

激活对齐文本命令。
从图形窗口，选择一个文本以作为基准。
Note:

要重新选择基准文本，请在命令条上双击选择基准元素以清除现有基准文本，然后在图形窗口选择新的基准文本。
在命令条上，选择一个对齐方式。
从图形窗口，选择要与基准文本对齐的文本元素。
