构造球特征

前提条件：

• 已进入零件直接建模环境。

操作步骤：

1. 选择球命令。

2. 在合适的位置单击以指定球的中心。
   Note:

   可设置命令条上的关键点选项以捕捉关键点。



   如果当前文档已存在实体特征，则需要使用命令条上的添料/除料选项来指定当前正在创建的实体是对已有实体执行添料还是除料操作。

3. 执行以下操作之一以定义球的半径：

   • 移动光标，在合适的位置单击。

   • 在编辑框中键入一个特定的半径值，然后按 Enter 键。

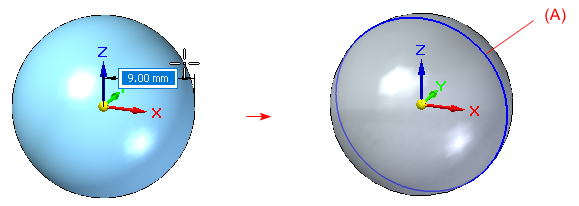

   完成的球特征显示在路径查找器中。对于球特征，系统会自动创建实时剖面。上图中的蓝色平分线（A）是实时剖面线，您可以使用此工具来移动或旋转球。有关更多信息，请参见使用实时规则。
