编辑直接建模网格筋特征

1. 从路径查找器选中网格筋特征，或从图形窗口使用快速选取工具选中网格筋特征。

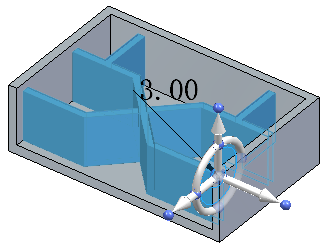

2. 单击网格筋厚度手柄（黑色文本）。

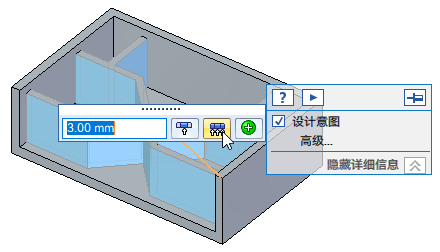

   还可以从图形窗口选中网格筋特征的任意一个面，单击厚度手柄（黑色文本）后，选择所有特征面选项。



3. 在值编辑框中，键入新厚度，然后按 Enter 键。

4. 按 Esc 键或在图形窗口空白区域单击以退出对网格筋特征的选择。

1. 在网格筋特征上选择要更改厚度的目标面。

   Note:

   选择链的一个面进行编辑时，链 (A, B) 中的所有网格筋段都会更改。

   选择段的一个面进行编辑时，只有一个网格筋段 (C) 会更改。



2. 单击网格筋厚度手柄（黑色文本）。

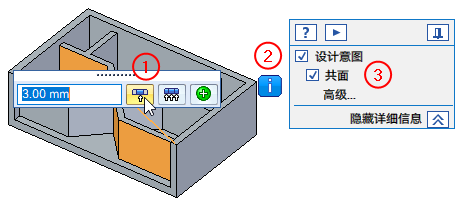

3. 在值编辑框中，单击仅选定面选项，如下图①。如果弹出下图②所示的错误图标，则表示解决方案处于失败状态，请在设计意图面板上取消下图③所示的共面选项。



4. 在值编辑框中，键入新厚度，然后按 Enter 键。

5. 按 Esc 键或在图形窗口空白区域单击以退出对于面的选择。

如果创建网格筋时没有添加拔模角，则无法按以下步骤更改拔模角。

1. 从路径查找器选中网格筋特征，或从图形窗口使用快速选取工具选中网格筋特征。

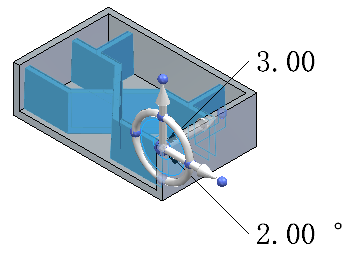

2. 单击网格筋拔模角度手柄（黑色文本）。



3. 在值编辑框中，键入新拔模角度，然后按 Enter 键。

4. 按 Esc 键或在图形窗口空白区域单击以退出对网格筋特征的选择。

用尺寸控制网格筋特征。

1. 从功能区，选择 PMI 选项卡→尺寸组→间距命令。

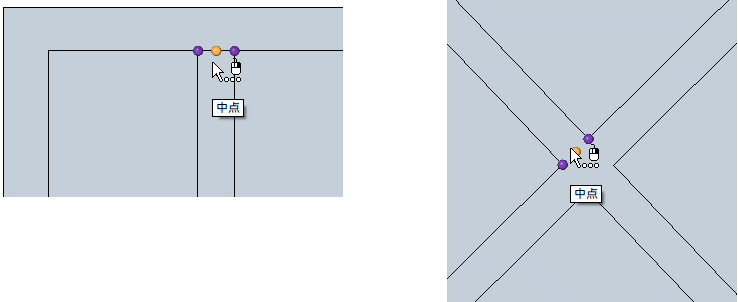

2. 在命令条上，展开其他组，将尺寸关键点设置为中点。



   中点位于网格端部，也位于网格交汇处。

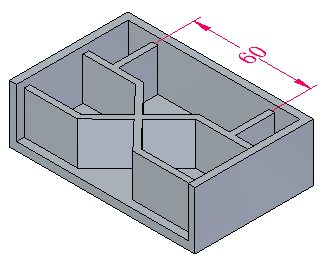

3. 选择中点以标注尺寸。

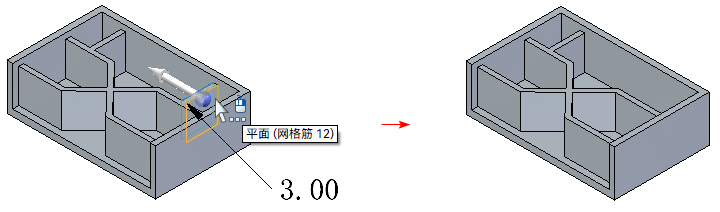

要移除网格筋中的某段腹板，请按住 Ctrl 并选择要移除的腹板两侧的所有面，然后按 Delete 键。

要向网格筋添加新的腹板，请创建新的网格筋特征。
