修剪元素

1. 选择修剪命令。

   Note:

   使用命令查找器 可在当前的环境中查找该命令。

   请参见使用命令查找器查找命令。

2. 执行以下操作之一：

   • 要每次修剪一个元素，请单击您想要修剪的每一个元素。

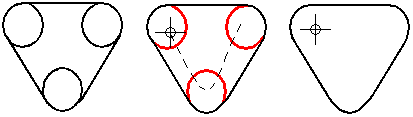

   • 要同时修剪多个元素，请在这些元素上拖动光标。您松开鼠标键后，所有元素都将被修剪。



     注释:

     在直接建模环境中，必须先锁定草图平面才可使用拖动方法。最佳方法是选择路径查找器中的草图，然后使用快捷菜单中的锁定草图平面命令。要了解更多信息，请参见草图平面锁定。

   • 右键单击以结束命令。

提示:

• 要在单击之前对修剪操作进行预览，请将光标移到元素上。软件将高亮显示元素的将被修剪掉的部分。

• 如果您修剪不与任何其他元素相交的元素，此命令将修剪整个元素，实际上将其删除。

• 通过按住 Ctrl 键并单击要修剪的元素，可以从这些所选元素开始修剪元素。

• 要避免无意修剪一些元素，您可以：

  1. 首先，选择不希望修剪的元素。

  2. 选择修剪命令。

  3. 将光标拖动至要修剪的元素或单击它们，选择这些元素。
