绘制倒斜角

1. 选择“倒斜角”命令。

2. 单击想要对其应用“深度 A”值的线性元素。

3. 单击想要对其应用“深度 B”值或倒斜角角度值的线性元素。

4. 在第二个线性元素附近单击以绘制倒斜角。

示例:

• 可绘制具有相等倒斜角角度的倒斜角。单击要使用的两个线性元素或两个元素之间的顶点。动态显示倒斜角时，移动光标直至显示想要使用的回切距离，然后单击鼠标。



• 还可以绘制倒斜角角度不一致的倒斜角。单击要使用的两个线性元素或两个元素之间的顶点。动态显示倒斜角时，键入一个角度值，移动光标直至显示想要使用的回切距离，然后单击鼠标。

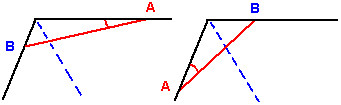

• 可交换线性元素的回切值。单击要使用的线性元素后，将光标移至临时线条显示的一边或另一边，然后单击鼠标。

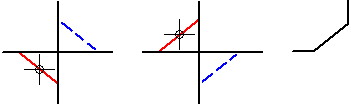

• 如果要使用的元素互相交叉，可在任何象限内绘制倒斜角。软件会修剪倒斜角端点处的余下元素。



• 可通过将光标拖到要在其间绘制倒斜角的两个元素上来绘制倒斜角。使用此方法时，命令条上的回切距离和角度框都处于不活动状态。
