使元素以轴为中心对称

创建轮廓草图或布局草图时，可以在草图和顺序建模零件与装配中使用对称命令。

1. 选择对称命令。

2. 单击要用作对称轴 (A) 的现有直线。



   在顺序建模轮廓草图中，可以先使用对称轴命令激活一条直线以用作对称轴，再选择对称命令。如果您已执行此操作，请跳过此步骤。

3. 单击要以轴为中心对称的第一个元素。(B)

4. 单击要以轴为中心对称的另一元素 (C)。

   两元素变为以轴 (D) 为中心对称。



5. 示例:

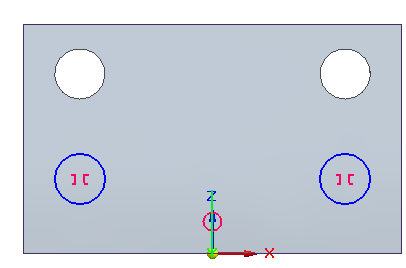

   在顺序建模环境中选择孔命令时，可以在孔圆草图轮廓中的两个孔圆之间添加对称约束。 这样可以在同一个“孔”特征内创建对称对齐的孔。
