重新划分网格命令

使用重新划分网格命令可通过将网格重新划分为指定的均匀大小来提高网格体的总体质量。可以对整个体重新划分网格，也可以栅选体的一部分。如果需要不同的结果，还可以撤消并重做网格重新划分。

当整个模型的网格大小不均匀时，可使用该命令处理从模型创建的网格。如果要增大或减小网格密度和大小，也可使用该命令处理扫描的模型。

设置合适的选项之后，选择要重新划分网格的网格体或网格小平面，然后单击“接受” 以对体或小平面重新划分网格。

重新划分网格命令条包含以下选项。

网格选择

体/面

体/面方法可选择要删除的体或面。

笔刷

笔刷方法可绘制要删除的区域。高亮显示的网格区域被选中时变为绿色。在较小的不规则区域中选择网格小平面时，此方法非常有用。

围栏

围栏方法可定义选择框（2 点画矩形），以标识要删除的区域。当前视图方向决定选择框的透视角度。高亮显示的网格区域被选中时变为绿色。

框

框方法可定义具有有限深度 3D 选择框，用于标识要删除的区域。

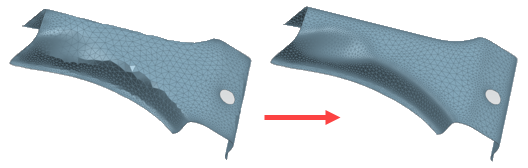

曲率细化

在高曲率区域创建更小的小平面以保持形状。

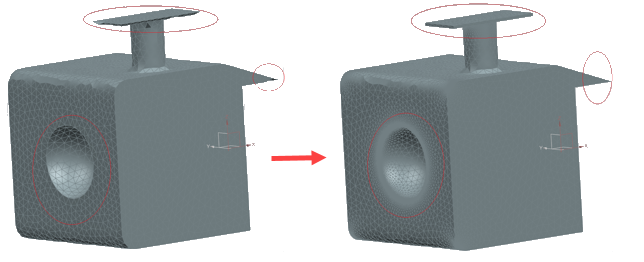

保留陡峭边

选中后，将保留陡峭边。

注释:

如果曲率细化和保留陡峭边同时被禁用，则不进行网格细化，命令在选定的体或区域中创建相同大小的网格小平面。但是，如果网格太大而无法在网格边界内适合这些区域和边，曲率区域和陡峭边则可能不会保留。

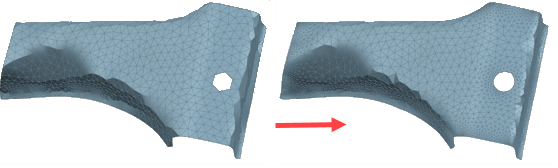

保留边界

选中后，将保持所选网格体或区域的边界不变。

目标大小

未定义网格细化时指定所需的小平面边长。

最小尺寸

指定网格上小平面边长的下限。减小最小大小，以使网格生成器尝试捕捉复杂特征的区域网格更加细化。

弦公差

指定高曲率区域的最大弦差。减小该值会在曲率区域生成更详细的网格。

高级选项

显示重新划分网格选项对话框。

接受

接受当前重新划分网格设置。

取消选择

取消选择当前重新划分网格设置。
