将折弯数据与展平图样一起保存
制造钣金件需要使用折弯数据。下面是可用来提供此信息的两种方法：
-
使用折弯表创建模型的 天工云CAD 展平图样图纸。
-
用 AutoCAD .dxf 格式保存展平形式的钣金件及相关折弯数据。

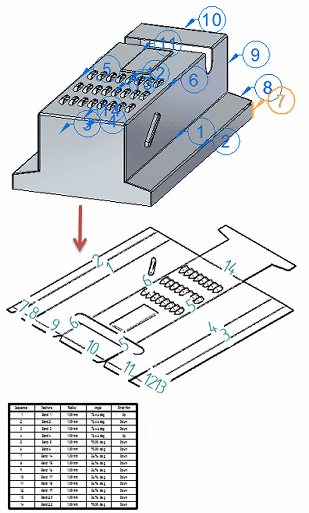

使用折弯表生成展平图样图纸的工作流
使用此工作流可创建展平图样钣金图纸及相关折弯表。
-
在钣金文档中创建带折弯的钣金件。
-
使用展平图样命令从设计的钣金件中生成展平图样。
若要了解操作方法，请参见在钣金文档中构造展平图样。
-
使用以下任一命令创建模型的展平图样图纸：
-
在钣金文档中，使用文件”菜单→“新建→当前模型的图纸”命令。
-
在工程图文档中，使用“主页”选项卡→“图纸视图”组→“模型视图”命令。
使用上述任一命令时，都必须在“图纸视图创建向导”的“图纸视图选项”选项卡上选择展平图样选项。
要了解更多信息，请参见创建展平图样图纸。
-
-
在工程图文档中，使用“折弯表”命令（工程图）放置折弯表并自动添加折弯标注。
要了解操作方法，请参见在图纸页中放置折弯表。
生成具有折弯数据的 .dxf 文件的工作流
使用此工作流创建可由机器读取并包含相关折弯表的钣金 .dxf 文件。
-
在钣金文档中创建带折弯的钣金件。
-
使用“折弯表”命令（钣金）打开零件的折弯表。打开折弯表后，将折弯数据复制到电子表格或其他文档中。
在复制折弯数据之前，可以更改折弯顺序并添加或重新排列折弯表中的列。
要了解更多信息，请参见折弯表。
-
使用“另存为展平图样”命令可展平钣金件，并以 AutoCAD .dxf 格式或作为 天工云CAD .par 或 .psm 文件保存该零件。
要了解更多信息，请参见展平钣金件。
