创建结构框

通过该对话框的“拐角处理选项”部分可以定义框的拐角处理（端部条件）。

可使用以下拐角处理：

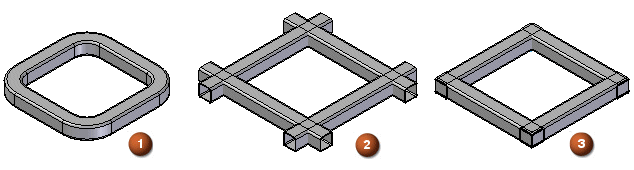

也可将半径应用于邻近的框架部件 (1)，延伸框架部件 (2) 的端部，或在邻近的框架部件 (3) 上不应用端部条件。

在“框架选项”对话框的“框架部件位置”部分可以指定框架部件库的位置。框架部件可以存储在标准件库、本地文件夹或网络文件夹中。

如果框架部件存储在文件夹中，可以指示 天工云CAD 在任意文件夹（包括网络中另一机器上的文件夹）中查找部件。可在（“天工 选项”对话框的）“文件位置”页中执行此操作。选择“框架本地库文件夹”条目，并对其进行修改，使其指向所需位置。默认情况下，天工云CAD 在 Tiangong 2024\Frames 文件夹中查找框架部件。

部件文件夹的位置决定了您在框架命令条中选择横截面类型和大小时显示的对话框。

• 如果您在框架选项对话框中选择“从标准件库中选择”，则会显示“标准件”对话框，以供您选择横截面。

• 如果您在框架选项对话框中选择“浏览部件”选项，将显示“框架”对话框，以供您从本地文件夹或网络文件夹中选择横截面。

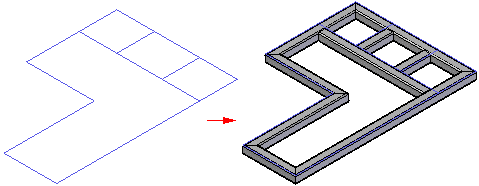

在“框架选项”对话框中指定框架部件的源之后，需要在“框架”命令条中选择一个部件横截面并选择用于定义框结构的路径段。在选择“完成”以创建框架时，会将框架部件添加到装配模型的框结构中。
