构造槽

可以在直接建模环境或顺序建模环境中构造槽。

在直接建模环境中构造槽

  1. 选择槽命令。

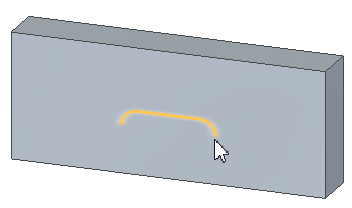

  2. 单击草图，定义槽路径。

    Note:

    所选择的元素必须相切并且连续。

  3. （可选）在槽命令条上，单击选项按钮，根据需要定义槽的属性。

    有关更多信息，请参见帮助主题槽选项对话框。

  4. 通过执行以下操作定义槽的范围：

    1. 在命令条上，单击以下按钮之一：

      • 有限

      • 贯通

      • 穿过下一个

      • 从/到

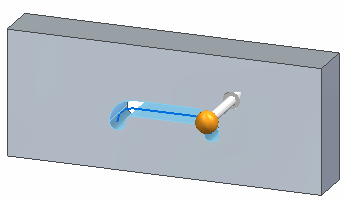

    2. 使用动态箭头和显示在命令条上的选项来完成定义特征范围。

      注释:

      在特征构造过程中，您可以随时更改范围选项。

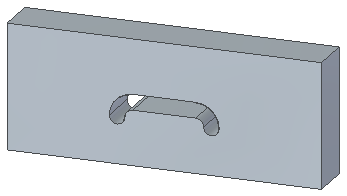

  5. 右键单击以放置槽。

在顺序建模环境中构造槽

  1. 选择槽命令。

  2. （可选）在槽命令条上，单击选项按钮，根据需要定义槽的属性。

    有关更多信息，请参见帮助主题槽选项对话框。

  3. 绘制或选择相切连续草图。

  4. 通过执行以下操作定义槽的范围：

    1. 在命令条上，单击以下按钮之一：

      • 有限

      • 贯通

      • 穿过下一个

      • 从/到

    2. 使用动态箭头和显示在命令条上的选项来完成定义特征范围。

      在特征构造过程中，您可以随时更改范围选项。

  5. 单击完成放置槽。
