构造直接建模抽壳实体

1. 选择抽壳命令。

2. 单击任何要保持开放的面。



   单击某个面时，窗口动态地更新以显示抽壳。



   注释:

   可以使用“抽壳”命令条上的 按钮从抽壳排除面。要排除某个面，请单击该按钮，然后单击要排除的面。

3. 键入抽壳的公共厚度。

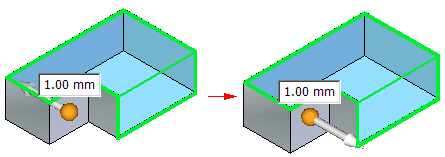

4. 单击箭头来定义抽壳的方向。



5. 右键单击以完成特征。



提示:

• 您可以添加面到现有的抽壳。创建抽壳后，选择“特征”选项卡→“实体”组→“抽壳”以显示“抽壳”命令条。在命令条上，单击 按钮，然后单击要包括的面。

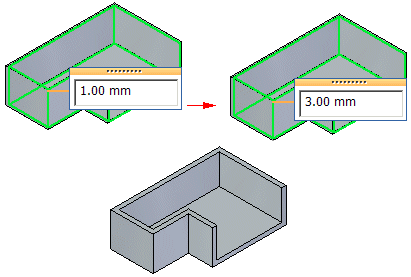

• 您可以编辑抽壳使某些壁厚于或薄于公共壁厚。单击要应用非同一厚度的面并键入非同一厚度值。
