显示点、曲线和曲面

您创建的构造元素将在“特征路径查找器”窗口中列出。可以控制是否在“特征路径查找器”中显示构造元素，方法是使用“特征路径查找器”快捷菜单上的“路径查找器显示项”命令。例如，要在“特征路径查找器”中显示构造元素，请在“特征路径查找器”中单击鼠标右键，然后指向“路径查找器显示项”并随后设置“构造”选项。

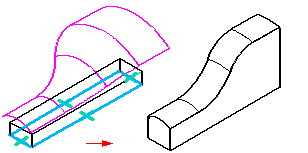

当使用构造元素帮助构造实体模型上的新特征时，构造元素并不被新特征所使用。例如，如果使用构造曲面帮助定义拉伸的范围，则使用构造曲面的一个剪切副本创建拉伸。构造曲面保持原样，但是自动隐藏。

可以通过使用“构造显示”命令或者快捷菜单上的“显示”和“隐藏”命令控制构造元素在图形窗口的显示。当隐藏构造元素时，“特征路径查找器”上它对应的条目发生改变表示它已被隐藏。

在处理包含构造曲面和立体设计体的 天工云CAD 文档时，在处理构造曲面时隐藏设计体尤为有用。可以使用“显示设计体”和“隐藏设计体”命令控制设计体的显示。
