配合尺寸

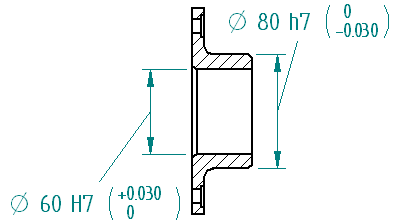

配合尺寸用于定义孔和轴之间正确配合的公差规格。在 天工云CAD 中为某个尺寸在命令条上设置尺寸类型=等级 时，可以指定该尺寸为配合尺寸。有关更多信息，请参见设置尺寸显示类型

由于孔和轴之间的合适公差规格是零件的设计和制造过程中的一个常见且重要的方面，因此国际标准机构已经为孔和轴的“限制和适合”建立了基于规则的公差系统。术语孔和轴也可以表示任何零件的两个平行面之间的空间，如槽宽度、键厚度等。只有距离尺寸属于这些标准的范畴；这些标准不适用于角度尺寸。

可以使用命令条上的类型列表来指定配合尺寸显示类型。

通过编辑尺寸属性或在尺寸样式中定义尺寸属性，可以指定配合尺寸的公差格式选项。请参考公差文本组中的文本选项卡上的以下选项：

孔/轴

有三种分隔符类型可用于指定带公差的等级配合孔/轴尺寸的布局。

使用这些选项	对于此布局
分隔符	竖直
空格	竖直
斜杠	水平

位置

使用这些选项	获得此布局
底部	对齐到尺寸文本底部的公差。
中心	与尺寸文本中心对齐的公差。
顶部	对齐到尺寸文本顶部的公差。

对齐到

以下选项可用于指定上公差值和下公差值的对齐方式：

• 小数点

• 正负号

将公差文本大小用于组合公差文本值

当上公差值和下公差值相同时，指定使用大小框中输入的公差文本大小显示组合值。

示例:

压缩对自动拟合公差显示 0.0 值

控制是显示还是隐藏零值公差。

可以使用属性命令为单独尺寸设置此选项，或者使用样式命令为所有尺寸设置此选项。

有三种 ASCII 文本文件可提供对 ANSI 和 ISO 配合尺寸标准的支持：可以使用这些文本文件来自动定义具有不同等级大小的尺寸的限制或配合。

• TG-LimitsAndFitsTableANSIinch.txt

• TG-LimitsAndFitsTableANSIMetric.txt

• TG-LimitsAndFitsTableISO.txt

默认情况下，这些文件位于“天工云CAD Preferences”文件夹中。可以使用 天工 选项对话框中的文件位置选项卡指示 天工 CAD 在另一个文件夹中查找这些文件，包括网络中其他计算机上的文件夹。
