编辑角撑板

在顺序建模环境中编辑角撑板

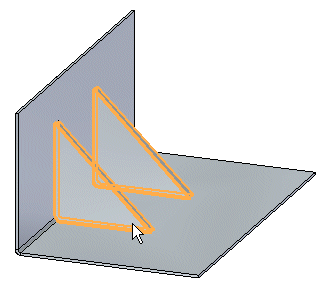

  1. 单击要编辑的角撑板。

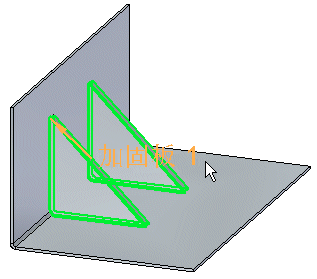

  2. 选择“编辑定义”按钮。

  3. 在命令条上，单击“选项”并使用“角撑板选项”对话框编辑角撑板参数。

  4. 在“角撑板选项”对话框上，单击“确定”。

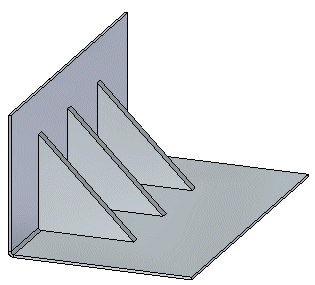

  5. 单击以保存更改。

Note:

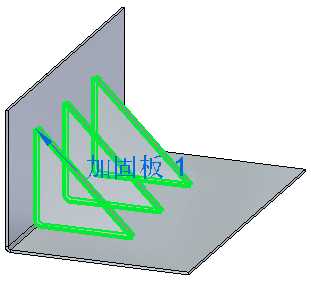

还可以选择角撑板，然后选择“动态编辑”按钮以沿折弯重新定位角撑板。

在直接建模环境中编辑角撑板

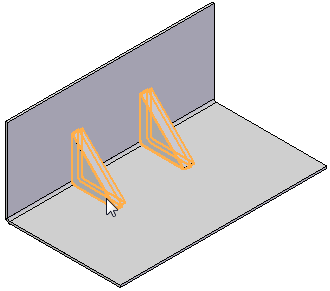

  1. 单击要编辑的角撑板。

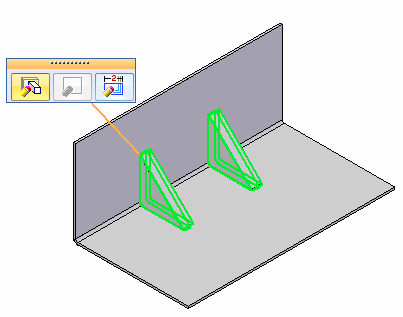

  2. 单击角撑板编辑手柄。

  3. 使用命令条选项编辑压花定义。

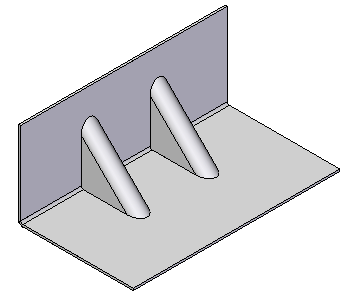

  4. 单击以完成编辑。
