使用轮廓出错助手分析和编辑失败轮廓

• 在轮廓错误描述中，单击无效元素的错误描述。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“缩放错误元素”按钮。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“缩放错误元素位置”按钮。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“删除错误元素”按钮。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“转换到构造/从构造转换”按钮。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“线条颜色”按钮。

3. 单击元素的新颜色。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“失败的特征”按钮。

1. 在轮廓错误描述中，单击无效元素的错误描述。

2. 单击“草图”按钮。

1. 在轮廓错误描述中，右键单击无效元素的错误描述。

2. 在快捷菜单上，单击“列出错误元素”。

• 在“轮廓出错助手”对话框中，单击“全部撤消”按钮。

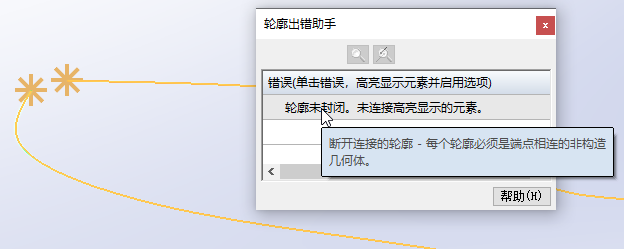

对轮廓进行拉伸时，如果轮廓未封闭，则会弹出轮廓出错助手对话框。将光标定位到错误信息上，对应的未封闭轮廓高亮显示，且断开点显示为*号。
